Hvað er loftaðskilnaðareining?



Loft aðskilnaðareining er iðnaðaraðstaða. Það virkar með því að kæla og fljótandi loft fyrst. Síðan, með því að nýta kryógen eimingu byggða á mismunandi suðumarkum lofttegunda í loftinu, skilur það andrúmsloftið í aðalhlutina, aðallega þar á meðal súrefni, köfnunarefni og argon. Framleiddar hreinar lofttegundir eru mikið notaðar á iðnaðar- og læknisfræðilegum sviðum. Ferlið er orka - ákafur og treystir á íhluti eins og þjöppur, eimingarsúlur og sameinda sigt. Einnig getur ASU aðskilið andrúmsloftið í aðalhlutum sínum eins og köfnunarefni, súrefni og stundum argon og öðrum sjaldgæfum lofttegundum, venjulega samanstendur af þáttum þar á meðal loftþjöppum, lofthreinsunarkerfi, hitaskiptum, kryógenískum kælikerfi og eimingarsúlum.

Aðskilnaðaraðferðir í loftinu

Newtek veitir þér klippingu - brún gaslausnir

Cryogenic eiming

Kryogenic eiming kólnar fyrst loft til að fljótandi það, aðgreinir síðan val á íhlutum sínum út frá suðumarki þeirra með eimingu. Þetta framleiðir hátt - hreinleika gas, en það eyðir mikilli orku. Kerfið krefst þétt samþættra hitaskipta og aðskilnaðardálka til að viðhalda skilvirkni, með kælingarorku sem kemur frá inntaksloftsþjöppu.
Til að ná lágum hitastigi nota loftaðskilnaðarverksmiðjur tvær kælingarlotur: með því að nota isothermal inngjöf um inngjöfartæki, eða isentropic stækkun um stækkari. Kryogenic búnaður verður að vera til húsa í „köldum kassa“ (einangruðu girðingu) til að lágmarka kælingartap.



Aðrar aðferðir við aðskilnað

●Aðskilnaðartækni himna: lítil orkunotkun og sveigjanlegar breytur. Herbergi - hitastig fjölliða himnur framleiða 25% - 50% súrefni - auðgað loft; Keramikhimnur (ITM og OTM) þurfa hitastig 800 - 900 gráðu og geta framleitt hátt - hreinleika súrefni yfir 90%. Hægt er að nota þau til að framleiða súrefni - tæmt eða köfnunarefni - auðgað gas fyrir eldsneytisgeymi farþega til að draga úr áhættu og geta einnig veitt súrefnis auðgað loft fyrir flugmenn með mikilli hæð, ópressuðu flugvélar.

●Þrýstingssveifla aðsog (PSA): Að starfa við stofuhita og krefjast engrar fljótandi lyfja notar PSA zeolite (A „sameinda svamp“) fyrir mikla - þrýstings aðsog og minnkað - þrýstingsafsog til að aðgreina súrefni og nitrógen. Hægt er að nota þennan samsetta þjöppu til að framleiða flytjanlegan læknis súrefnisþéttni. Tómarúmþrýstingur Swing aðsog (VPSA) er svipaður, þar sem aðeins markgasið er afsalað við undirþrýstingsþrýsting

Fáðu ókeypis tilboð!



Vinnuregla loftaðskilnaðareiningar (ASU)

Þrátt fyrir að loftaðskilnaðareiningar geti nýtt sér margvíslega tækni, svo sem himnuskilnað og aðsog þrýstings, er kryógenbrot (eimingu) áfram almennu grunntæknin til að ná fram skilvirkri, háum - hreinleika aðskilnað. Dæmigert starfsferli þess er skipt í fjögur lykilstig:





Þjöppunarstig

Andrúmsloftsloftið er fyrst dregið inn í ASU og fer síðan inn í Multi - stigsþjöppukerfi til þrýstings. Kjarna tilgangur þessa stigs er að auka loftþrýstinginn og draga þannig úr orkunotkun og bæta skilvirkni í síðari kælingu og aðskilnaðarferlum. Loftþrýstingi er venjulega stjórnað á bilinu 5-10 BARG og leggur grunninn að síðari ferlum.



Hreinsunarstig

Þrýstingsloftið fer fyrst í gegnum hreinsunarkerfi til að fjarlægja óhreinindi, fyrst og fremst raka, koltvísýring og snefilmagn af olíu, ryki og öðrum mengunarefnum. Þetta skref skiptir sköpum: það tryggir mikinn hreinleika endanlegrar framleiðslugasssins og uppfyllir kröfur iðnaðar og læknisfræðilegra forrita; Það kemur einnig í veg fyrir að óhreinindi frystingu eða safnast í síðari lágu - hitastigsumhverfi, sem kemur í veg fyrir stíflu hitaskipta, leiðslna og annan búnað og tryggir þannig stöðugan rekstur einingarinnar.



Kælingarstig

Hreinsaða þjappað loft fer inn í kælikerfi sem samanstendur af hitaskipti og kælihring (eins og Linde eða Kraut hringrásinni), þar sem það er smám saman kælt niður í lágan hita. Þar sem kryógenbrot er byggt á mismun á suðumarkum á milli loftkælinga, lækkar kælingarferlið loftið í fljótandi hitastigið og umbreytir loftkenndu loftinu í fljótandi loft og undirbýr það fyrir síðari aðskilnað eimingar.



Aðskilnaðarstig

Vökvaloft er gefið í stakan - eða multi - sviðs eimingarturn, þar sem íhlutir hans eru aðskildir með brotaleysi. Mismunurinn á suðumarkum milli lofttegunda skiptir sköpum fyrir aðskilnað: köfnunarefni, með lægsta suðumarki, gufar upp og hækkar fyrst úr fljótandi loftinu og er safnað efst á turninum. Súrefni, með hærri suðumark, er áfram neðst í turninum og er útskrifað sem vökvi eða gas. Ef aðgreina þarf Argon, þar sem suðumark þess liggur á milli köfnunarefnis og súrefnis, er hægt að draga það út úr miðjum turninum í gegnum sérhæfðan eimingarhluta.

Aðskilnaðareining (ASU) aðgerð og kjarnaíhlutir



Þjappaða loftið úr loftþjöppunni er fyrst kælt með lofti fyrir - kælikerfi áður en það er fjarlægt með sameindasigum til að fjarlægja óhreinindi eins og raka, koltvísýring og kolvetni. Hreinsaða loftinu er síðan skipt í tvær slóðir: önnur er send beint í efri dálkinn í eimingarturninum, en hinn er stækkaður og kældur með stækkari áður en hann er sendur í neðri dálkinn. Innan eimingarturnsins gangast hækkandi gufan og fallandi vökvinn í hitaskipti og aðskilnað og framleiðir að lokum hátt - hreinleika köfnunarefni efst á efri dálkinum og hátt - hreinleika súrefni neðst.


● Samþjöppunarkerfi:

Samanstendur af loftinntakssíðu (til að sía ryk), loftþjöppu (til að þrýsta á loft), loftþjöppu kælir (til að draga úr hitastigi og viðhalda skilvirkni) og loftþrýstings hljóðdeyfi (til að draga úr hávaða).

● For - kælikerfi:
Sem samanstendur af vatni - kæliturn, loft - kæliturn (til að skiptast á hita og draga úr hitastigi), vatnsdæla (til að veita kælivatn) og kælir (til að veita djúpa kælingu).

● Hreinsunarkerfi:
Kjarninn er sameindasigt adsorber (til að fjarlægja óhreinindi) ásamt köfnunarefnisgeymslu hljóðdeyfi (til að draga úr útblásturshávaða).

● Hitaskiptakerfi:

Inniheldur aðal hitaskipti (fyrir hitaskipti milli lofts og lágt - hitastigsgas til að draga úr hitastigi) og undirkælinum (fyrir kælingu vökvaafurða til að draga úr gufutapi).

● Eimingarkerfi:
Inniheldur eimingarturninn (fyrir gas - fljótandi snertisskilnað) og eimsvala - uppgufunarbúnað (til að viðhalda eimingarlotunni).

● Vöruafgreiðslukerfi:

Sem samanstendur af þrýstingseftirlitsstöð (fyrir þrýstingsreglugerð) og mælistöð (fyrir flæðismælingu).

● Vökvageymsluafritunarkerfi:

Inniheldur fljótandi geymslutanka (til að geyma fljótandi súrefni og fljótandi köfnunarefni), gasgeymslutanka (fyrir jafnvægisvökva afurðir) og fljótandi uppgufunartæki (fyrir neyðarvökva - til - gasbreytingar).

Forrit um loft aðskilnað











Læknisheilbrigðisþjónusta

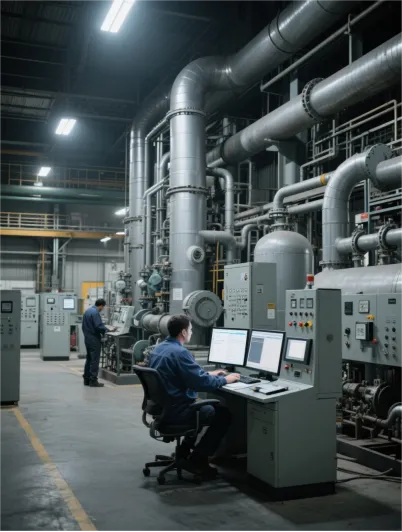

Iðnaðarframleiðsla


Matur og drykkir


Orkuframleiðsla



Loft aðskilnaðareining í iðnaðar lofttegundum

Loft er fyrst og fremst samsett úr köfnunarefni (um það bil 78,1%), súrefni (um það bil 20,9%), argon (um það bil 0,9%) og lítið magn af öðrum lofttegundum. Eins og er er mest notaða loftaðskilnaðaraðferðin í iðnaði kryógenísk aðskilnað, einnig þekkt sem kryógen eimingu. Í meginatriðum felur þetta í sér gasfljótandi, venjulega með vélrænum aðferðum eins og stækkun inngjöf eða stækkun adiabatic. Loft er fyrst þjappað og kælt og eimað síðan með því að nota muninn á suðumarkum milli lofttegunda til að aðgreina þær.

Lykilhnútar og aðgerðir ferilflæðis

● Fóðurloftstreymi

Grundvallarinntakstærð (mæld í nm³/h) sem ákvarðar beint framleiðsluskala/afköst ASU (td 68.500 nm³/klst. Fyrir miðlungs - stærð ASU undir venjulegri notkun).

Óeðlilegt: skyndilega eykur ofhleðsluþjöppur (hærri slit/orkunotkun) og truflar hreinsun/kælingu/eimingu (ójafnvægi gas - vökvi/hitafræðilegt, lægri skilvirkni/ávöxtun); Of lítið flæði dregur úr nýtingu búnaðar og hækkar einingakostnað.

● Þjappað loftflæði

Rennslishraði breytist eftir - samþjöppun; Útrásarferli verður að passa við kerfisferlið, tryggja nægjanlegan þrýsting fyrir kryógen/eimingaraðgerðir og viðhalda stöðugleika.

Stjórn: Stilltu inntaksleiðbeiningar Vane opnun eða þjöppuhraða fyrir nákvæma flæði/þrýstingsstýringu.

Áhætta: Ofþrýstingur veldur hættu á búnaði; ófullnægjandi þrýstingur takmarkar fljótandi/aðskilnað; Óstöðugt rennsli hefur áhrif á aðsog sameinda (ófullnægjandi óhreinindi).

● Hreinsaður loftflæðishraði

Gagnrýninn fyrir kryógenískan aðskilnað eftir að raka/co₂/kolvetni var fjarlægð með loftþurrkum; Krefst stöðugleika og samræmi við hönnun.

Áhrif: Óeðlilegt flæði ójafnvægi brotnar turngas - vökvahlutfall (td óhófleg rennsli flýtir upp gasi, sem dregur úr snertitíma/skilvirkni og afurða hreinleika); Yfir - Standard óhreinindi valda kökukrem/stíflu á kryógenískum búnaði.

● Gas - vökvaflæðishraði í eimingarturnum

Gas - fasa rennslishraði: lykill fyrir skilvirkni (td upphafs eimingu í tvöföldum - turn neðri turn framleiðir hækkandi köfnunarefni/lækkandi súrefni - ríkur vökvi). Viðeigandi flæði tryggir nægilegt gas - vökva snertingu (hiti/massa skipti); Umfram veldur flóðum turns (uppsöfnun vökva, truflað eimingu) og litla skilvirkni aðgreiningar.

Vökvi - fasa rennslishraði: mótstreymi með gasi; Rennsli (td, þrotað súrefni - ríkur vökvi frá neðri turni til efri turnsins) verður að passa gasflæði. Umfram flóð turn; Skortur dregur úr þvotti á óhreinindum (lélegur hreinleiki); Óstöðugt flæði hefur áhrif á eimsvala - uppgufunarhitaskipti (hefur áhrif á orkujafnvægi/aðskilnað).

● Vöru gas og rennslishraði úrgangs

Vara súrefnisflæði: stjórnað af þörfum notenda (td mikið flæði fyrir stálframleiðslu, mikla hreinleika til læknisfræðilegra nota); Aðlöguð með eimingarstærðum (bakflæðishlutfall, hitastig, þrýstingur). Sveiflur hafa áhrif á framleiðslu (td óstöðug stálframleiðsla/gæði).

Köfnunarefnisflæði vöru: Nákvæm stjórnað (með eimingargasi - vökvadreifing, bakflæði vökvaköfnunarefni) fyrir efni/rafeindatækni (td stöðugt hátt - hreinleika köfnunarefni sem flíshlífandi gas); frávik valda oxun.

Úrgangsgasflæði: Inniheldur óspekta lofttegundir; Eftir kælingu stækkunar endurnýjar hluti kaldar sameinda sigtar, afgangsop. Umfram bendir til lítillar skilvirkni aðgreiningar (sóa gasi, mikil orka) og léleg endurnýjun sigti (minni aðsog/stöðugleiki).

Rennslisstjórnun og reglugerðaraðferðir

● Reglugerð loki

Inngjafarventill: Inngjafarventill er algengt flæðisstýringartæki sem stjórnar flæði með því að breyta lokun lokans til að breyta rennslissvæði vökvans. Í loftaðskilnaðareiningum eru inngjöfarlokar oft notaðir til að stjórna flæði fóðurlofts, þjappað loft og gas- og fljótandi íhlutir í hverjum dálki. Til dæmis, áður en Air fer í eimingardálk, er hægt að nota inngjöf loki til að stilla rennslishraðann til að uppfylla fóðurkröfur eimingardálksins. Þó að inngjöfarlokar bjóða upp á kosti eins og einfalda uppbyggingu og auðvelda notkun, mynda þeir einnig ákveðinn þrýstingsfall meðan á aðlögunarferlinu stendur, sem leiðir til orkutaps.

Regluventil loki: Regluloki er venjulega notaður í tengslum við sjálfvirkt stjórnkerfi til að stilla sjálfkrafa opnun lokans í samræmi við ákveðinn rennslishraða. Reglulokar eru oft settir upp á lykilstigastýringarstigum í aðskilnaðareiningum, svo sem framleiðsluleiðslunum fyrir súrefni og köfnunarefni vöru. Byggt á raunverulegum - tímaflæðisgögnum, aðlagar stjórnandi sjálfkrafa lokann til að viðhalda rennslishraðanum innan stillingarsviðsins. Í samanburði við inngjöfarloka bjóða eftirlitslokar meiri nákvæmni reglugerðar og hraðari svörun, sem gerir þá aðlögunarhæfari að mismunandi rekstrarskilyrðum meðan á rekstri eininga stendur.

● Aðlögun þjöppu

Inntakleiðbeiningar Vane aðlögun: Fyrir miðflótta loftþjöppur er hægt að breyta inntaksloftinu með því að stilla horn inntaksleiðbeiningarinnar og stjórna þar með þjöppuðum loftstreymishraða. Til að auka þjappað loftflæðishraða er opnun inntaksleiðbeiningarinnar aukin til að meira loft geti farið inn í þjöppuna; Aftur á móti minnkar inntaksleiðbeiningarleiðbeiningin til að draga úr loftrúmmáli inntaks. Aðlögun Inlet Guide Vane býður upp á kosti breitt aðlögunarsviðs og tiltölulega lágmarks orkunotkun meðan á aðlögun stendur. Þetta tryggir að þjappaður loftflæðishraði uppfylli kröfur um ferli en viðheldur skilvirkri þjöppunaraðgerð.

Hraðastilling: Einnig er hægt að stilla rennslishraða með því að breyta þjöppuhraða. Með því að nota breytilega tíðni hraða reglugerðartækni er hægt að stilla þjöppuhraða á sveigjanlega út frá raunverulegum flæðisþörf. Þegar tækið þarfnast lægri þjöppunar loftstreymishraða minnkar þjöppuhraðinn; Þegar krafist er hærri rennslishraða er hraðinn aukinn. Hraðaaðlögun býður upp á skjótan viðbragðstíma og getur fljótt aðlagast breytingum á rennslishraða ferlisins, en leggur miklar kröfur á mótor og stjórnkerfi.

● Reglugerð við bakflæði

Refllu -reglugerð er algeng rennslisstýringaraðferð í aðskilnaðareiningum í loftinu. Til dæmis, í eimingardálki, er gasinu - vökvahlutfall innan súlunnar stjórnað með því að stilla bakflæðishraða og hafa þannig áhrif á eimingarvirkni og rennslishraða vöru. Til að bæta hreinleika vöru er hægt að auka flæðishraða bakflæðis til að gera eimingarhlutann kleift í súlunni til að aðgreina meira óhreinindi frá gasinu. Til að auka ávöxtun vöru er hægt að lækka bakflæðishraða. Nota þarf bakflæðisreglugerð í tengslum við aðrar aðferðir við flæðisstjórnun til að tryggja stöðugan rekstur eimingarsúlunnar við ýmsar rekstrarskilyrði.

Rennslisvöktun og öryggisöryggi

● Flæðiseftirlitskerfi

Til að fylgjast nákvæmlega með flæði við ASU lykilpunkta er yfirleitt háþróað flæðiseftirlitskerfi samþykkt, aðallega samsett úr rennslisskynjara, merkjasendingarrásum og skjá- og stjórntæki.

●Rennslisskynjarar:

Rennslismetir með opnum: Mæla flæði með þrýstingsmismun frá vökva sem liggur í gegnum gat; Einfaldur, lítill - kostnaður, en takmarkað nákvæmni.

Vortex flæðimælir: Greina tíðni hvirfils frá vökva sem liggur í gegnum hringiðu; Mikil nákvæmni, breitt mælingarsvið.

Massastreymi: Mældu beint vökvaflæði vökva, ekki áhrif á hitastig/þrýsting/þéttleika breytingar; Ultra - mikil nákvæmni, tilvalin fyrir mælingu á gasflæði vöru.

● Merkisflutning og skjástýring:

Rennslisskynjarar umbreyta rennslismerkjum í raf-/stafræn merki, send til sýna og stjórntæki. Þessi hljóðfæri sýna raunverulegt - tímaflæði á hverjum stað, kveikja viðvaranir ef flæði fer yfir stillt svið og tengjast sjálfvirkni kerfinu til að stilla sjálfvirk flæði.

●Öryggisráðstafanir

Óeðlilegar flæði sveiflur í ASUS geta valdið öryggisáhættu, sem krefst skilvirkra öryggisráðstafana:

Rennslisviðvörun og samlæsingar:
Eftirlitskerfið hefur efri/neðri viðvörunarmörk; heyranlegur/sjónræn viðvaranir virkja þegar flæði er utan sviðs. Interlock tæki koma í veg fyrir alvarleg slys: td sjálfvirkt - lokun loftþjöppum ef loftflæði er of lítið (til að forðast skemmdir á búnaði), eða sjálfvirkt - aðlögun lokans/lokunar á sérstökum búnaði ef afurð o₂/n₂ rennsli sveiflast óeðlilega.

Viðhald og umönnun búnaðar:
Haltu reglulega við flæðiseftirlitstæki, stjórntæki og allt ASU: Skoðaðu flæðisskynjara fyrir stíflu/skemmdir (hreinsa/skipta strax), athuga/kembiforrit (tryggja sveigjanleika/áreiðanleika) og skoða lykilbúnað (td þjöppur) fyrir stöðugan árangur. Þetta dregur úr óeðlilegum flæði vegna bilana í búnaði og bætir öryggi í rekstri.

Mælt með flæðisbreytum fyrir aðskilnaðareiningar í mismunandi vog

●Lítill - mælikvarði ASUS

Hentar fyrir atburðarás með litla eftirspurn eftir gasi, svo sem rannsóknarstofum og litlum verksmiðjum.

Core Parameters: Process air flow rate 50-500 Nm³/h; product oxygen flow rate 10-200 Nm³/h (purity >99.5%), product nitrogen flow rate 20-300 Nm³/h (purity >99.9%).​

Einkenni: Stjórna nákvæmlega rennslishraða hvers íhluta til að tryggja stöðugt framboð af háu - hreinleika gasi fyrir lítið - kvarða framleiðslu eða tilraunir.

●Miðlungs - mælikvarði ASUS

Þjóna almennt almenn iðnaðarfyrirtæki til að mæta reglulegri eftirspurn eftir gasi.

Kjarnabreytur: Vinnslu loftflæðishraði 3.000-20.000 nm³/klst.; Vara súrefnisrennslishraði 1.000-10.000 nm³/klst. (Hreinleiki ≈99,6%), köfnunarefnisflæðishraði 1.500-15.000 nm³/klst. (Hreinleiki allt að 99,99%).

Einkenni: Hærri kröfur um flæðisstýringu við lykilhnúta (td fóðurloft, þjöppu loft, gas - vökvaflæði í eimingarturnum); Treystu á háþróað sjálfvirk kerfi og nákvæmni búnaður til að tryggja skilvirka, stöðugan rekstur og gæði vöru.

●Stór - mælikvarði ASUS

Notað í stórum - kvarða iðnaðarframleiðslusvið, svo sem stórum stálmolum og efnaplöntum.

Kjarnabreytur: Vinnslu loftflæðishraði yfir 50.000 nm³/klst. (Sumar fara yfir 100.000 nm³/klst., Td ASU í stóru stálsamsteypu nær 80.000 nm³/klst.); Vara súrefnisflæðishraði 30.000-50.000 nm³/klst. (Uppfyllir strangar kröfur um hreinleika fyrir stálframleiðslu), köfnunarefnisrennslishraði 40.000-60.000 nm³/klst.

Einkenni: mikill erfiðleiki í flæðisstjórnun; Krefjast þróaðri og áreiðanlegri eftirlits- og reglugerðartækni til að tryggja stöðugan og skilvirkan rekstur undir mikilli álagi, sem veitir stöðugt hátt - gæði gas fyrir stórt - kvarða framleiðslu.
